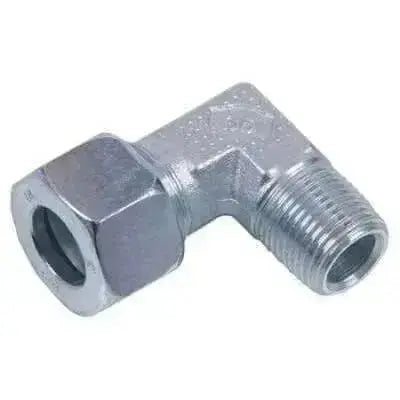

Schweres (S) hydraulisches Kompressions-Einschraubgewinde NPT
Normaler Preis
£8.70 GBP
Lieferzeit
General Delivery Time: 2 Werktage
Die Lieferzeiten sind Richtwerte und unterliegen der Lagerverfügbarkeit
Beschreibung
Die Einschraubbögen der schweren Serie mit hydraulischer Kompression entsprechen DIN 2353/ISO 8434-1 und sind aus plattiertem Stahl gefertigt. Diese geraden Einschraubwinkel mit Außengewinde haben ein Kompressions- x NPT-Außengewinde. Diese Fittings umfassen den Körper, Nüsse und Oliven, um den kompletten Ellenbogen bereitzustellen.
TECHNISCHE DATEN
Rohrverschraubungen und Zubehör wurden durch ständige Weiterentwicklungen zur Erreichung der DIN 2353/ISO 8434-1 verbessert.
Der Größenbereich: 4 mm bis 8 mm (LL) extra schwer, 6 mm bis 42 mm (L) schwer und 6 mm bis 38 mm (S) schwere Serie.
Arbeitsdrücke: Extra schwere Serie 4 mm bis 8 mm Außendurchmesser 100 bar (1450 psi), schwere Serie 6 mm bis 18 mm Außendurchmesser 315 bar (4569 psi) und 22 mm bis 42 mm Außendurchmesser 160 bar (2320 psi), schwere Serie 6 mm bis 14 mm AD 630 bar (9137 psi), 16 mm bis 30 mm AD 400 bar (5801 psi) und 38 mm AD 315 bar (4569 psi). Bitte beachten Sie, dass höhere Druckstufen auf Anfrage erhältlich sind. Kontaktieren Sie für weitere Einzelheiten unser Verkaufsbüro.
Material: Rohrverschraubungen Stahl -40°C bis +120°C (DIN 3859). Druckreduzierungen, diese Temperaturen sind lediglich Empfehlungen, die durch das Betriebsmedium beeinflusst werden können.
Gewinde: BSP 1/8“ bis 1 1/2“ nach DIN-ISO 228, Whitworth DIN-IS0 228, Whitworth (Fass) DIN 3858, metrisch M10X1 – M48X2 nach DIN 158, NPT (ANSI/ASME B2-20.1.1983 )
Bolzen- und Gewindeanschlüsse: Bolzenform B nach DIN EN ISO 9974-3 und DIN 3852-1 (metrisch), DIN EN ISO 1179-4 (BSP), Bolzenform E DIN EN ISO 9974-2 (metrisch), DIN EN ISO 1179-2 (BSP). Form C nach DIN 158-1 (metrisch), DIN 3858 (BSP), ANSI/ASME B1.20.1-1983 (NPT/NPTF).
Dichtungen Weichdichtend und O-Ring-Dichtung. NBR (Perbunan) -35°C bis +100°C. FPM (Viton™) -25°C bis +200°C auf Anfrage bei Bedarf. PTFE (Teflon) -60°C bis +200°C.
Oberflächenschutz: Stahl, massenphosphatiert und massengeölt.
These are an equivalent to:
Bulk order
| Variante | Anzahl | Preis | Summe |
|---|---|---|---|
|
10 mm x 3/8 Zoll
MME10-6N
|
|
||
|
12 mm x 3/8 Zoll
MME12-6N
|
|
||
|
14 mm x 1/2 Zoll
MME14-8N
|
|
||
|
16 mm x 1/2 Zoll
MME16-8N
|
|
||
|
20 mm x 3/4 Zoll
MME20-12N
|
|
||
|
25 mm x 1 Zoll
MME25-16N
|
|
||
|
30 mm x 1,1/4 Zoll
MME30-20N
|
|
||
|
38 mm x 1,1/2 Zoll
MME38-24N
|
|
||
|
6 mm x 1/4 Zoll
MME6-4N
|
|
||
|
8 mm x 1/4 Zoll
MME8-4N
|
|
