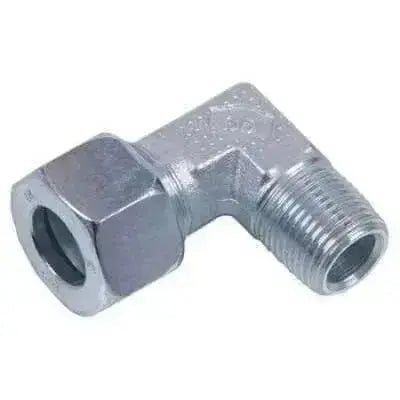

Leichter (L) hydraulischer Kompressions-Außengewinde-Bolzen BSPT

SKU: pMME10-4TL
Größe
Normaler Preis $12.00
Normaler Preis $13.00 Ausverkaufspreis $12.00
Die Lieferzeiten sind Richtwerte und unterliegen der Lagerverfügbarkeit

Beschreibung

Die hydraulischen Kompressions-Einschraubwinkel der leichten Serie entsprechen DIN 2353/ISO 8434-1 und sind aus plattiertem Stahl gefertigt. Diese geraden Einschraubwinkel haben ein BSPT-Kompressionsgewinde x Außengewinde. Diese Fittings umfassen den Körper, Nüsse und Oliven, um den kompletten Ellenbogen bereitzustellen.

TECHNISCHE DATEN

Rohrverschraubungen und Zubehör wurden durch ständige Weiterentwicklungen zur Erreichung der DIN 2353/ISO 8434-1 verbessert.

Der Größenbereich: 4 mm bis 8 mm (LL) extra leicht, 6 mm bis 42 mm (L) leicht und 6 mm bis 38 mm (S) leichte Serie.

Arbeitsdrücke: Extra leichte Serie 4 mm bis 8 mm Außendurchmesser 100 bar (1450 psi), leichte Serie 6 mm bis 18 mm Außendurchmesser 315 bar (4569 psi) und 22 mm bis 42 mm Außendurchmesser 160 bar (2320 psi), leichte Serie 6 mm bis 14 mm AD 630 bar (9137 psi), 16 mm bis 30 mm AD 400 bar (5801 psi) und 38 mm AD 315 bar (4569 psi). Bitte beachten Sie, dass höhere Druckstufen auf Anfrage erhältlich sind. Kontaktieren Sie für weitere Einzelheiten unser Verkaufsbüro.

Material: Rohrverschraubungen Stahl -40°C bis +120°C (DIN 3859). Druckreduzierungen, diese Temperaturen sind lediglich Empfehlungen, die durch das Betriebsmedium beeinflusst werden können.

Gewinde: BSP 1/8“ bis 1 1/2“ nach DIN-ISO 228, Whitworth DIN-IS0 228, Whitworth (Fass) DIN 3858, metrisch M10X1 – M48X2 nach DIN 158, NPT (ANSI/ASME B2-20.1.1983 )

Bolzen- und Gewindeanschlüsse: Bolzenform B nach DIN EN ISO 9974-3 und DIN 3852-1 (metrisch), DIN EN ISO 1179-4 (BSP), Bolzenform E DIN EN ISO 9974-2 (metrisch), DIN EN ISO 1179-2 (BSP). Form C nach DIN 158-1 (metrisch), DIN 3858 (BSP), ANSI/ASME B1.20.1-1983 (NPT/NPTF).

Dichtungen Weichdichtend und O-Ring-Dichtung. NBR (Perbunan) -35°C bis +100°C. FPM (Viton™) -25°C bis +200°C auf Anfrage bei Bedarf. PTFE (Teflon) -60°C bis +200°C.

Oberflächenschutz: Stahl, massenphosphatiert und massengeölt.

General Delivery Time: 2 Werktage
