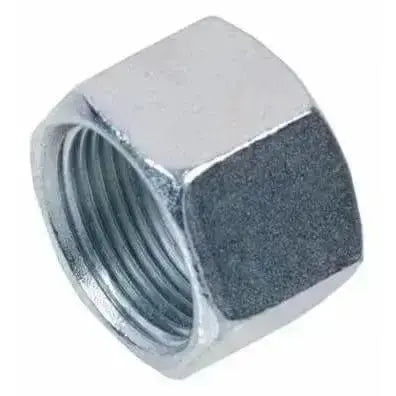

Leichte Serie (L) Mutter mit hydraulischer Kompression

SKU: pMN10L
Größe
£0.64 GBP
£0.66 GBP £0.64 GBP

Lieferzeit

General Delivery Time: 2 Werktage
Die Lieferzeiten sind Richtwerte und unterliegen der Lagerverfügbarkeit

Beschreibung

Die hydraulischen Kompressionsmuttern der leichten Serie entsprechen DIN 2353/ISO 8434-1 und sind aus plattiertem Stahl gefertigt.

TECHNISCHE DATEN

Rohrverschraubungen und Zubehör wurden durch ständige Weiterentwicklungen zur Erreichung der DIN 2353/ISO 8434-1 verbessert.

Der Größenbereich: 4 mm bis 8 mm (LL) extra leicht, 6 mm bis 42 mm (L) leicht und 6 mm bis 38 mm (S) schwere Serie.

Arbeitsdrücke: Extra leichte Serie 4 mm bis 8 mm Außendurchmesser 100 bar (1450 psi), leichte Serie 6 mm bis 18 mm Außendurchmesser 315 bar (4569 psi) und 22 mm bis 42 mm Außendurchmesser 160 bar (2320 psi), schwere Serie 6 mm bis 14 mm AD 630 bar (9137 psi), 16 mm bis 30 mm AD 400 bar (5801 psi) und 38 mm AD 315 bar (4569 psi). Bitte beachten Sie, dass höhere Druckstufen auf Anfrage erhältlich sind. Kontaktieren Sie für weitere Einzelheiten unser Verkaufsbüro.

Material: Rohrverschraubungen Stahl -40°C bis +120°C (DIN 3859). Druckreduzierungen, diese Temperaturen sind lediglich Empfehlungen, die durch das Betriebsmedium beeinflusst werden können.

Gewinde: BSP 1/8“ bis 1 1/2“ nach DIN-ISO 228, Whitworth DIN-IS0 228, Whitworth (Fass) DIN 3858, metrisch M10X1 – M48X2 nach DIN 158, NPT (ANSI/ASME B2-20.1.1983 )

Bolzen- und Gewindeanschlüsse: Bolzenform B nach DIN EN ISO 9974-3 und DIN 3852-1 (metrisch), DIN EN ISO 1179-4 (BSP), Bolzenform E DIN EN ISO 9974-2 (metrisch), DIN EN ISO 1179-2 (BSP). Form C nach DIN 158-1 (metrisch), DIN 3858 (BSP), ANSI/ASME B1.20.1-1983 (NPT/NPTF).

Dichtungen Weichdichtend und O-Ring-Dichtung. NBR (Perbunan) -35°C bis +100°C. FPM (Viton™) -25°C bis +200°C auf Anfrage bei Bedarf. PTFE (Teflon) -60°C bis +200°C.

Oberflächenschutz: Stahl, massenphosphatiert und massengeölt.
These are an equivalent to:

Verwandte Produkte

Bulk order

Variante Anzahl Preis Summe
10mm pMN10L
£0.64 GBP
£0.66 GBP £0.64 GBP
£0.00
£0.64 GBP
£0.66 GBP £0.64 GBP
£0.00
12mm pMN12L
£0.84 GBP
£0.86 GBP £0.84 GBP
£0.00
£0.84 GBP
£0.86 GBP £0.84 GBP
£0.00
15mm pMN15L
£1.19 GBP
£1.20 GBP £1.19 GBP
£0.00
£1.19 GBP
£1.20 GBP £1.19 GBP
£0.00
18mm pMN18L
£2.18 GBP
£2.21 GBP £2.18 GBP
£0.00
£2.18 GBP
£2.21 GBP £2.18 GBP
£0.00
22mm pMN22L
£3.09 GBP
£3.12 GBP £3.09 GBP
£0.00
£3.09 GBP
£3.12 GBP £3.09 GBP
£0.00
28mm pMN28L
£5.90 GBP
£5.95 GBP £5.90 GBP
£0.00
£5.90 GBP
£5.95 GBP £5.90 GBP
£0.00
35mm pMN35L
£7.50 GBP
£7.54 GBP £7.50 GBP
£0.00
£7.50 GBP
£7.54 GBP £7.50 GBP
£0.00
42mm pMN42L
£7.73 GBP
£7.79 GBP £7.73 GBP
£0.00
£7.73 GBP
£7.79 GBP £7.73 GBP
£0.00
6mm pMN6L
£0.49 GBP
£0.51 GBP £0.49 GBP
£0.00
£0.49 GBP
£0.51 GBP £0.49 GBP
£0.00
8mm pMN8L
£0.58 GBP
£0.00
£0.58 GBP
£0.00
