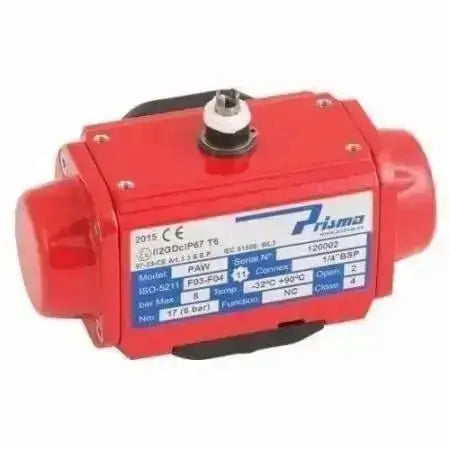

Pneumatischer Antrieb aus Prisma Rilsan-beschichtetem Aluminium

Beschreibung

Diese in Spanien von Prisma hergestellten pneumatischen Stellantriebe verfügen über ein Rilsan-beschichtetes Aluminiumgehäuse.

Der Drehwinkel liegt zwischen 0° und 90° mit externen Hubeinstellungen zur Regulierung des Öffnens (85° bis 92°) und des Schließens (-2° bis +5°). Diese Antriebe eignen sich perfekt für die Montage auf Kugel-, Absperrklappen- oder Kükenventilen.

Erhältlich mit doppelter Wirkung von 17 bis 5043 Nm (6 bar Steuerdruck) und einfach wirkender Kraft (Federrückstellung) von 6,7 bis 1769 (6 bar Steuerluft mit vollständigen Federsätzen).

Alle Antriebe werden mit silikonfreiem Fett zusammengebaut.

Der maximale Steuerdruck beträgt 8 bar, mit einem Arbeitstemperaturbereich von -32 °C bis +90 °C.

In der Regel für die Größen PAW bis PA50 am nächsten Tag verfügbar, für die Größen PA60 und PA70 normalerweise innerhalb von 3 bis 4 Arbeitswochen

Zulassungen

Die Antriebe entsprechen den folgenden internationalen Richtlinien:

ISO, DIN, NAMUR, VDI/VDE, ATEX, CE, DNV, PCT, SIL 2 & 3.

ISO5211- und DIN-3337-Befestigungen ermöglichen die einfache Installation auf direkt montierten Ventilen.

NAMUR-Pneumatikanschluss zum Anschluss von Magnetventilen

VDI/VDE-Normen für den Einbau von Zubehör, Schaltern/Stellungsreglern etc.

ATEX EXII2GDT6-Zertifizierung

Hergestellt gemäß den Anforderungen von PED 97-23-CE und ATEX 97-9-CE

Drehmomentabgabe und Montage nach Modell

Die nachstehenden Drehmomentwerte basieren auf einem Steuerdruck von 6 bar und vollständigen Federsätzen.

Doppelt wirkende Drehmomente

• PAW 17 Nm F03/F04 11 mm Stern
• PA00 28,5 Nm F04/F05 14 mm Stern
• PA05 49,7 Nm F05/F07 17 mm Stern
• PA10 71 Nm F05/F07 17 mm Stern
• PA15 116,5 Nm F05/F07 17 mm Stern
• PA20 165,5 Nm F05/F07 22 mm Stern
• PA25 290 Nm F07/F10 27 mm Stern
• PA30 469,2 Nm F07/F10 27 mm Stern
• P40 1180 Nm F10/F12 36 mm Stern
• PA50 2067 Nm F10/F14 36 mm Stern
• PA60 3458 Nm F16 46 mm Stern
• PA70 5043 Nm F16 46 mm Stern

Einfachwirkende Drehmomente (Federrückzug) (Anfangsluft/Ende der Feder)

• PFOTEN 10,3/6,7 Nm F03/F04 11 mm Stern
• PA00S 15,8/12,7 Nm F04/F05 14 mm Stern
• PA05S 28,8/20,9 Nm F05/F07 17 mm Stern
• PA10S 40,2/30,8 Nm F05/F07 17 mm Stern
• PA15S 67,5/49 Nm F05/F07 17 mm Stern
• PA20S 99,7/65,8 Nm F05/F07 22 mm Stern
• PA25S 170,6/119,4 Nm F07/F10 27 mm Stern
• PA30S 273,5/195,7 Nm F07/F10 27 mm Stern
• P40S 688,3/491,6 Nm F10/F12 36 mm Stern
• PA50S 1248/819,5 Nm F10/F14 36 mm Stern
• PA60S 2074/1383 Nm F16 46 mm Stern
• PA70S 3273/1769 Nm F16 46 mm Stern

Datenblätter

Klicken Sie auf die Modelle unten, um die Datenblätter anzuzeigen.

PFOTE(S)

PA00(S)

PA05(S)

PA10(S)

PA15(S)

PA20(S)

PA25(S)

PA30(S)

P40(S)

PA50(S)

PA60(S)

PA70(S)
