Pneumatischer Valbia-Aluminiumantrieb
Normaler Preis
£152.02 GBP
Lieferzeit
General Delivery Time: 2 Werktage
Die Lieferzeiten sind Richtwerte und unterliegen der Lagerverfügbarkeit
Beschreibung

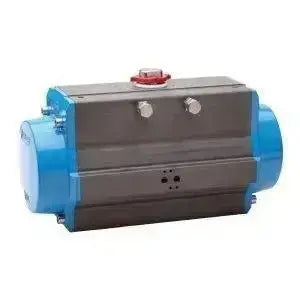

Diese in Italien von Valbia hergestellten pneumatischen Stellantriebe verfügen über ein hart eloxiertes Aluminiumgehäuse mit blau beschichteten Endkappen.
Der Drehwinkel liegt zwischen 0° und 90° mit externen Hubeinstellungen zur Regulierung des Öffnens und Schließens +/-5°. Diese Antriebe eignen sich perfekt für die Montage auf Kugel-, Absperrklappen- oder Kükenventilen.
Erhältlich in den Ausführungen doppeltwirkend 9 bis 3101 Nm (6 bar Steuerdruck) und einfachwirkend (Federrückstellung) 6,2 bis 1652 (6 bar Steuerluft mit kompletten Federsätzen).
Der maximale Steuerdruck beträgt 8 bar, mit einem Arbeitstemperaturbereich von -20 °C bis +85 °C.
Im Allgemeinen innerhalb von 2 bis 3 Werktagen für die Größen DA32 bis DA270 und SR52 bis SR330 verfügbar
Zulassungen
Die Antriebe entsprechen den folgenden internationalen Richtlinien:
ISO, DIN, NAMUR, VDI/VDE, ATEX, CE, SIL 2 & 3.
ISO5211- und DIN-3337-Befestigungen ermöglichen die einfache Installation auf direkt montierten Ventilen.
NAMUR-Pneumatikanschluss zum Anschluss von Magnetventilen
VDI/VDE-Normen für den Einbau von Zubehör, Schaltern/Stellungsreglern etc.
ATEX EXII2GDT6-Zertifizierung
Hergestellt gemäß den Anforderungen von PED 97-23-CE und ATEX 97-9-CE
Drehmomentabgabe und Montage nach Modell
Die nachstehenden Drehmomentwerte basieren auf einem Steuerdruck von 6 bar und vollständigen Federsätzen.
Doppelt wirkende Drehmomente
- DA32 9Nm F03 9mm Stern
- DA52 22Nm F03/F05 11mm Stern (F04 auf Anfrage)
- DA63 39,5 Nm F05/F07 14 mm Stern
- DA75 72 Nm F05/F07 17 mm Stern
- DA85 105 Nm F05/F07 17 mm Stern
- DA100 164,5 Nm F07/F10 17 mm Stern
- DA115 272 Nm F07/F10 22 mm Stern
- DA125 358 Nm F07/F10 22 mm Stern
- DA140 493 Nm F10/F12 27 mm Stern
- DA160 688 Nm F10/F12 27 mm Stern
- DA180 947 Nm F10/F14 36 mm Stern
- DA200 1276 Nm F14 36 mm Stern
- DA230 2109 Nm F16 46 mm quadratisch bei 45°
- DA270 3101 Nm F16 46 mm quadratisch bei 45°
Einfachwirkende Drehmomente (Federrückzug) (Anfangsluft/Ende der Feder)
- SR52 13,3/8,1 Nm F03/F05 11 mm Stern (F04 auf Anfrage)
- SR63 25,1/12,5 Nm F05/F07 14 mm Stern
- SR75 46/23,2 Nm F05/F07 17 mm Stern
- SR85 65,6/36,3 Nm F05/F07 17 mm Stern
- SR100 104,3/55,2 Nm F07/F10 17 mm Stern
- SR115 175,4/90,4 Nm F07/F10 22 mm Stern
- SR125 228,7/119,2 Nm F07/F10 22 mm Stern
- SR140 320/164 Nm F10/F12 27 mm Stern
- SR160 404/268 Nm F10/F12 27 mm Stern
- SR180 561/364 Nm F10/F14 36 mm Stern
- SR200 728/507 Nm F14 36 mm Stern
- SR230 1287/777 Nm F16 46 mm quadratisch bei 45°
- SR270 1873/1214 Nm F16 46 mm quadratisch bei 45°
- SR330 3267/2121 Nm F16/F25 55 mm quadratisch bei 45°
Datenblätter
These are an equivalent to:
Bulk order
| Variante | Anzahl | Preis | Summe |
|---|---|---|---|
|
Doppelschauspieler / DA32
82DA0007
|
|
||
|
Doppelschauspieler / DA52
82DA0010
|
|
||
|
Doppelschauspieler / DA63
82DA0012
|
|
||
|
Doppelschauspieler / DA75
82DA0075
|
|
||
|
Doppelschauspieler / DA85
82DA0014
|
|
||
|
Doppelschauspieler / DA100
82DA0018
|
|
||
|
Doppelschauspieler / DA115
82DA0070
|
|
||
|
Doppelschauspieler / DA125
82DA0019
|
|
||
|
Doppelschauspieler / DA140
82DA0020
|
|
||
|
Doppelschauspieler / DA160
82DA0079
|
|
||
|
Doppelschauspieler / DA180
82DA0080
|
|
||
|
Doppelschauspieler / DA200
82DA0021
|
|
||
|
Doppelschauspieler / DA230
82DA0023
|
|
||
|
Doppelschauspieler / DA270
82DA0077
|
|
||
|
Frühlingsrückkehr / SR52
82SR0010
|
|
||
|
Frühlingsrückkehr / SR63
82SR0012
|
|
||
|
Frühlingsrückkehr / SR75
82SR0075
|
|
||
|
Frühlingsrückkehr / SR85
82SR0014
|
|
||
|
Frühlingsrückkehr / SR100
82SR0018
|
|
||
|
Frühlingsrückkehr / SR115
82SR0070
|
|
||
|
Frühlingsrückkehr / SR125
82SR0019
|
|
||
|
Frühlingsrückkehr / SR140
82SR0020
|
|
||
|
Frühlingsrückkehr / SR160
82SR0079
|
|
||
|
Frühlingsrückkehr / SR180
82SR0080
|
|
