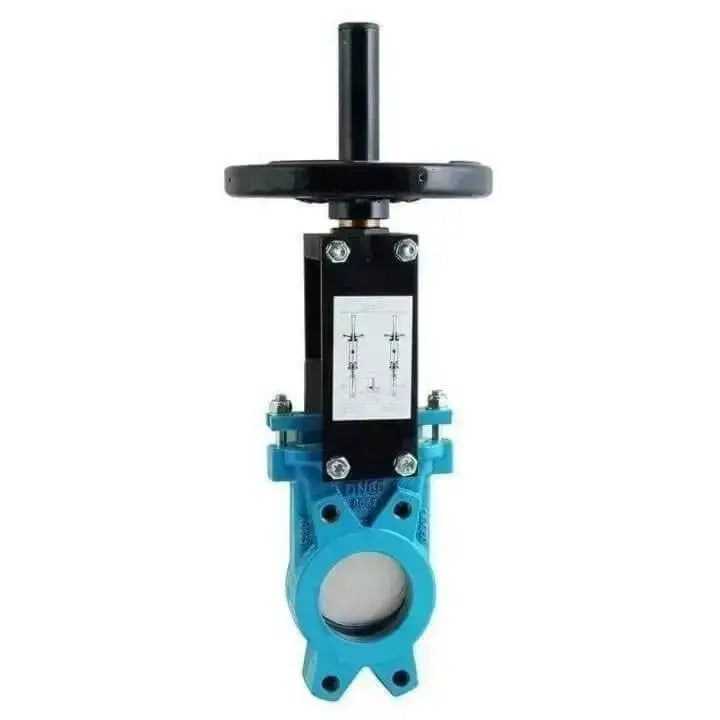

Volant en fonte pour vanne à guillotine

Description

Vanne à guillotine avec corps en fonte, lame en acier inoxydable 304 et joint EPDM. Commande au volant. À bride pour s'adapter aux brides PN10 et PN16. Unidirectionnel avec flèche sur le corps pour indiquer la direction du flux. Cette vanne convient aux liquides contenant au maximum 5 % de matières en suspension. Si elle est utilisée pour des solides secs dans des applications d'alimentation par gravité, la vanne doit être installée avec la flèche pointant dans la direction opposée. Téléchargez les dimensions ici

Applications

Cette vanne convient aux applications suivantes :

Industrie du papier
Exploitation minière
Vidange des silos
Plantes chimiques
Pompage
Industrie alimentaire
Traitement des eaux usées

Normes

Ces vannes sont fabriquées selon les normes suivantes.

Directive Machines : DIR 2006/42/CE (Machines)

Directive Équipements sous Pression : DIR 97/23/CE (DESP) Art.3, P.3

Directive Atmosphères Potentiellement Explosives : DIR 94/9/CE (ATEX) Cat.3 Zone 2 et 22 GD

Pression et températures de service

Température de fonctionnement : 0°C à +90°C

Pressions de service maximales : jusqu'à 6" 10 bar, 8" 8 bar, 10" et 12" 6 bar
