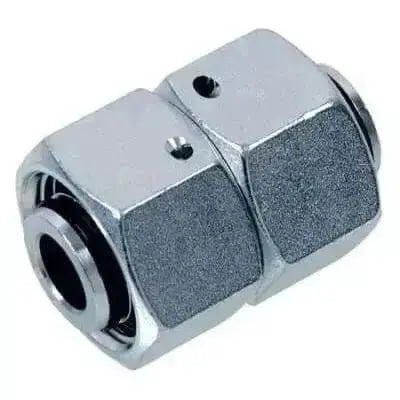

Couplage pivotant léger (L)
Description
Les accouplements pivotants de la série légère à compression hydraulique sont conformes à la norme DIN 2353/ISO 8434-1 et sont fabriqués en acier plaqué. Ces soupelings pivotants sont métriques femelles x métriques femelles. Ces raccords comprennent le corps, les écrous et les olives pour fournir le té complet.
DONNÉES TECHNIQUES
Les raccords à vis et accessoires pour tuyaux ont été améliorés grâce à des développements constants pour atteindre la norme DIN 2353/ISO 8434-1.
La gamme de tailles : 4 mm à 8 mm (LL) extra léger, 6 mm à 42 mm (L) léger et 6 mm à 38 mm (S) léger.
Pressions de service : Série extra légère de 4 mm à 8 mm de diamètre extérieur 100 bar (1 450 psi), série légère de 6 mm à 18 mm de diamètre extérieur de 315 bar (4 569 psi) et série légère de 22 mm à 42 mm de diamètre extérieur de 160 bar (2 320 psi), série légère 6 mm à 14 mm OD 630 bar (9137 psi), 16 mm à 30 mm OD 400 bar (5801 psi) et 38 mm OD 315 bar (4569 psi). Veuillez noter que des pressions nominales plus élevées sont disponibles sur demande, contactez notre bureau des ventes pour plus de détails.
Matériau : Raccords vissés pour tuyaux en acier -40°C jusqu'à +120°C (DIN 3859). Les réductions de pression et ces températures ne sont que des recommandations qui peuvent être influencées par le fluide de service.
Filetages : BSP 1/8" à 1 1/2" selon DIN-ISO 228, Whitworth DIN-IS0 228, Whitworth (fût) DIN 3858, métrique M10X1 – M48X2 selon DIN 158, NPT (ANSI/ASME B2-20.1.1983 )
Goujons et orifices filetés : Goujon forme B selon DIN EN ISO 9974-3 et DIN 3852-1 (métrique), DIN EN ISO 1179-4 (BSP), Goujon forme E DIN EN ISO 9974-2 (métrique), DIN EN ISO 1179-2 (BSP). Forme C selon DIN 158-1 (métrique), DIN 3858 (BSP), ANSI/ASME B1.20.1-1983 (NPT/NPTF).
Joints Étanchéité souple et étanchéité par joints toriques. NBR (Perbunan) -35°C jusqu'à +100°C. FPM (Viton™) -25°C jusqu'à +200°C sur demande si nécessaire. PTFE (Téflon) -60°C jusqu'à +200°C.
Protection de surface : Acier, phosphaté en masse et huilé en masse.
