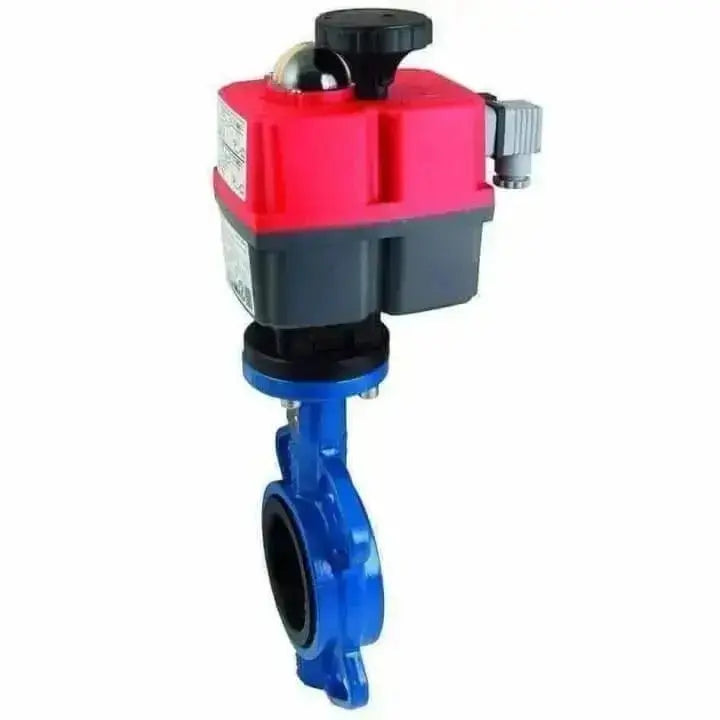

Vanne papillon à plaquettes WRAS avec actionneur électrique J+J

Description

La vanne est dotée d'un corps en fonte, d'un disque en acier inoxydable 316 et d'un revêtement EPDM approuvés WRAS et est montée directement sur un actionneur électrique J+J J4CS , voir les accessoires pour les options de sécurité intégrée et/ou de modulation. Disponible en standard avec 24 à 240 V ac/dc, 12V ac/dc sur demande

Détails de l'actionneur

La gamme J4CS d'actionneurs électriques intelligents présente les caractéristiques standard suivantes :

• Accepte une plage d'alimentation externe de 24 à 240 V CC/VAC 50/60 Hz (-0/+5 %)
• Boîtier IP67
• Commande manuelle
• Chauffage
• Fins de course
• Limiteur de couple électronique
• Branchez l'option de sécurité intégrée
• Option de modulation enfichable
• Branchez l'option de sécurité intégrée modulante
• Moteur sans balais
• Plage de température -20°C (-4°F) à +70° (158°F)
• Indicateur de position local à dôme haute visibilité
• Marqué CE et fabriqué par le fabricant ISO9001.
• Numéro de série codé par date à des fins de garantie

Dimensionnement

Toutes les vannes sont dimensionnées en fonction d'une eau propre à 20°C avec une pression de service de 16 bars.

• 1,1/2" à 2,1/2" (DN40-DN65) sont équipés de J4CS20
• 3" (DN80) est équipé de J4CS35
• 4" (DN100) est équipé de J4CS55
• 5" (DN125) est équipé de J4CS85
• 6" (DN150) est équipé de J4CS140
• 8" (DN200) est équipé de J4CS300

Pour d'autres tâches, tensions ou tailles plus grandes, veuillez nous contacter pour un devis.

Feuilles de données

Fiche technique de l'actionneur

Fiche technique de la vanne
